  • 傳動不銹鋼鏈輪

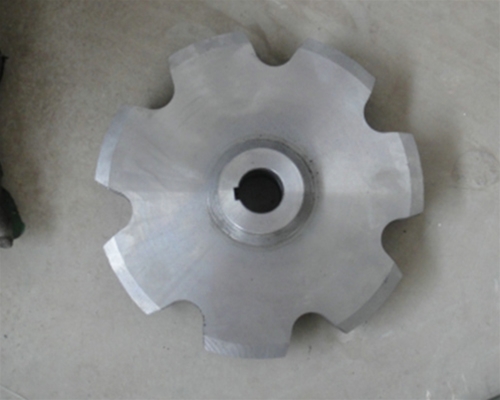

傳動不銹鋼鏈輪

所屬類別:不銹鋼鏈輪

  • 售后QQ: 點擊這里給我發消息
  • 售后QQ: 點擊這里給我發消息
咨詢熱線:13869240308
詳細內容

    傳動不銹鋼鏈輪的應用:被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等
    鏈輪參數計算公式:分度圓直徑:d=p/sin180°/z p=節距可查表 z=齒數
    齒頂圓(外徑):D=p×(0.54+cot180°/z)常用鏈輪節距:3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分 4分 5分 6分分度圓直徑:d=p/sin(180°/z)齒頂圓直徑:dmax=d+1.25p-d1dmin=d+(1-1.6/z)p-d1齒根圓直徑:df=d-d注:p 鏈條節z 鏈輪齒d1 鏈條滾子直徑較簡單的算法就是{? 分}=分度圓直徑除與{齒數+2}鏈輪型號:包含非標鏈輪(根據客戶圖紙定制),標準鏈輪(美標和公制)。鏈輪常用材料:C45鏈輪常用加工方法發黑鏈輪齒數選用的一般原則:19 齒或以上一般用于中高轉速、正常工作條件下運行的主動鏈輪。17 齒只用于小節距主動鏈輪。23 齒或多過23齒推薦用于有沖擊的情況。當速比低時,用高齒數鏈輪可以大大減少i鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
